La relazione tecnica descrittiva del ciclo produttivo per un’officina meccanica è un documento tecnico‑amministrativo che illustra in modo organico e verificabile l’attività svolta, le fasi operative, le attrezzature e gli impianti utilizzati, le materie prime e i consumi, la produzione e la gestione dei rifiuti nonché le misure di sicurezza e di tutela ambientale adottate. Serve a supportare adempimenti amministrativi (SCIA/SUAP, pratiche ASL/ATS, prevenzione incendi, autorizzazioni ambientali), a dimostrare la conformità normativa dell’esercizio e a fornire al personale e agli enti autorizzativi informazioni tecniche necessarie per valutazioni di impatto, sicurezza e controlli.

Fac simile relazione tecnica ciclo produttivo officina meccanica​ Word

Di seguito il fac‑simile della relazione tecnica ciclo produttivo officina meccanica in formato Word, pronto per il download e la compilazione.

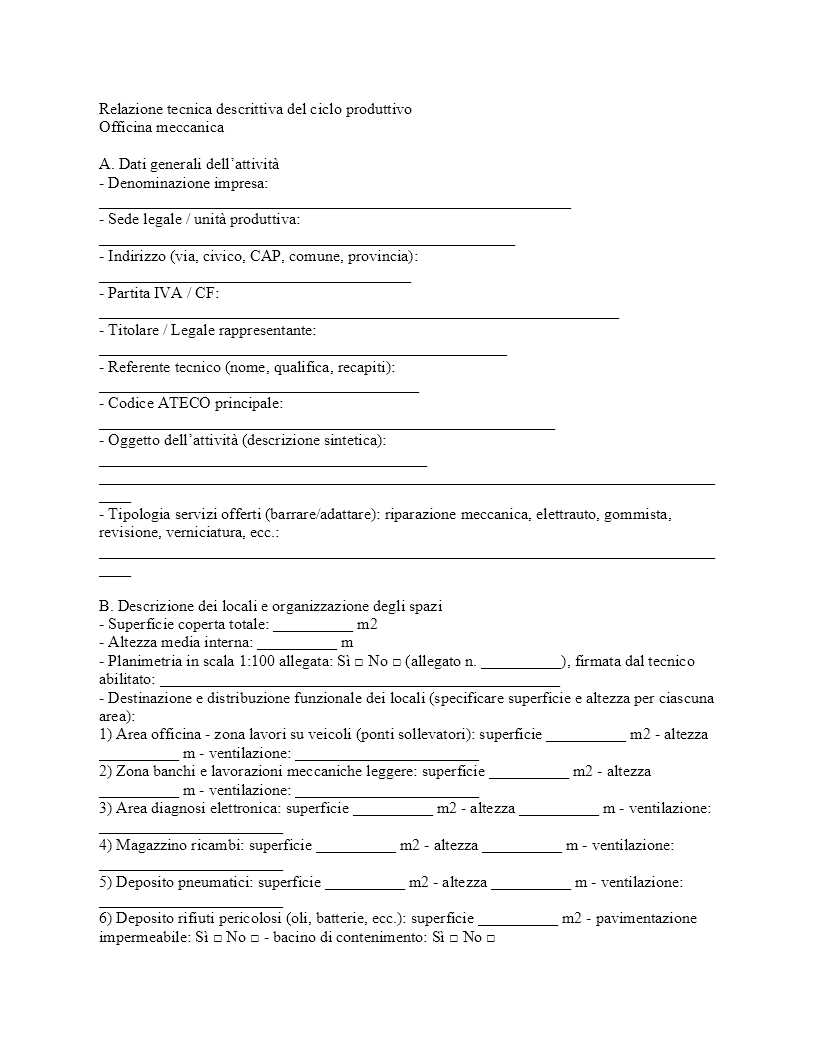

Esempio relazione tecnica ciclo produttivo officina meccanica​

Relazione tecnica descrittiva del ciclo produttivo

Officina meccanica

A. Dati generali dell’attività

• Denominazione impresa: ___________________________________________________________
• Sede legale / unità produttiva: ____________________________________________________
• Indirizzo (via, civico, CAP, comune, provincia): _______________________________________
• Partita IVA / CF: _________________________________________________________________
• Titolare / Legale rappresentante: ___________________________________________________
• Referente tecnico (nome, qualifica, recapiti): ________________________________________
• Codice ATECO principale: _________________________________________________________
• Oggetto dell’attività (descrizione sintetica): _________________________________________

  _________________________________________________________________________________

• Tipologia servizi offerti (barrare/adattare): riparazione meccanica, elettrauto, gommista, revisione, verniciatura, ecc.:

  _________________________________________________________________________________

B. Descrizione dei locali e organizzazione degli spazi

• Superficie coperta totale: __________ m2
• Altezza media interna: __________ m
• Planimetria in scala 1:100 allegata: Sì □ No □ (allegato n. __________), firmata dal tecnico abilitato: __________________________________________________
• Destinazione e distribuzione funzionale dei locali (specificare superficie e altezza per ciascuna area):
  1. Area officina – zona lavori su veicoli (ponti sollevatori): superficie __________ m2 – altezza __________ m – ventilazione: _______________________
  2. Zona banchi e lavorazioni meccaniche leggere: superficie __________ m2 – altezza __________ m – ventilazione: _______________________
  3. Area diagnosi elettronica: superficie __________ m2 – altezza __________ m – ventilazione: _______________________
  4. Magazzino ricambi: superficie __________ m2 – altezza __________ m – ventilazione: _______________________
  5. Deposito pneumatici: superficie __________ m2 – altezza __________ m – ventilazione: _______________________
  6. Deposito rifiuti pericolosi (oli, batterie, ecc.): superficie __________ m2 – pavimentazione impermeabile: Sì □ No □ – bacino di contenimento: Sì □ No □
  7. Uffici / accoglienza clienti: superficie __________ m2 – altezza __________ m – ventilazione: _______________________
  8. Spogliatoi / servizi igienici / locale pausa: superficie __________ m2 – altezza __________ m – ventilazione: _______________________
• Tipologie di finiture e caratteristiche igienico‑sanitarie (pavimenti, rivestimenti, pendenze griglie scarico):

  _________________________________________________________________________________

• Modalità di aerazione (naturale / forzata) e sistemi di estrazione locali (specificare ambienti dotati di aspirazione locale):

  _________________________________________________________________________________

C. Descrizione dettagliata del ciclo produttivo e dei cicli tecnologici

• Orari di attività: dal giorno __________ alle ore __________ al giorno __________ alle ore __________; turni: __________
• Personale addetto: numero totale addetti __________; suddivisione per mansione: meccanici __________, elettrauti __________, gommisti __________, amministrazione __________, altro __________
• Capacità operativa (veicoli lavorabili contemporaneamente): __________ veicoli
• Flusso operativo generale (schematizzazione fasi principali):
  1. Accettazione e presa in carico
     • Attività: compilazione scheda di accettazione, rilievo dati veicolo (targa, km), registrazione guasto/servizio richiesto.
     • Localizzazione: area accoglienza / ufficio o area sosta temporanea davanti officina.
     • Strumenti: modulo scheda intervento cartacea/elettronica, registratore dati: _______________________
  2. Diagnosi iniziale e preventivazione
     • Attività: sollevamento su ponti, ispezione visiva, prove, diagnosi con strumenti OBD/diagnostici.
     • Localizzazione: area ponti sollevatori / banco diagnostico.
     • Strumenti principali: ponti sollevatori (n. __________, portata __________ kg), scanner diagnostico modello __________, tester batterie __________, banco prova freni (se presente) __________.
  3. Interventi meccanici / riparazione
     • Attività: smontaggio componenti, riparazione o sostituzione parti, lavorazioni su banco (rettifiche leggere), saldature (se previste), tarature.
     • Localizzazione: area lavorazioni a banco / officina.
     • Attrezzature: cric idraulico, utensili pneumatici, trapani, fresatrici/rettifiche (se presenti), saldatrici (tipo __________), compressore aria (capacità __________).
     • Modalità di lavoro e sequenza: smontaggio → controllo pezzi → sostituzione/rigenerazione → montaggio.
  4. Gestione fluidi e lubrificanti
     • Attività: cambio olio motore, cambio filtri, sostituzione liquido freni/raffreddamento, rabbocco lubrificanti.
     • Raccolta oli esausti: serbatoi/recipienti chiusi a tenuta con etichettatura e bacino di contenimento (specificare capacità e ubicazione): __________________________________________________
  5. Sostituzione pneumatici e bilanciatura (se svolta)
     • Attività: smontaggio/montaggio pneumatici, equilibratura, convergenza.
     • Attrezzature: smontagomme marca/modello __________, equilibratrice __________, ponte sollevatore dedicato: Sì □ No □
  6. Controllo finale e collaudo
     • Attività: prova su strada (se effettuata), verifiche funzionali (freni, sospensioni, luci), controllo perdite.
     • Documentazione: scheda prova e liberatoria cliente.
  7. Pulizia veicolo e riconsegna al cliente
     • Attività: pulizia superficiale, confezionamento documenti, fatturazione, istruzioni manutentive.
• Per ogni fase indicare principali rischi e misure di mitigazione (protezione collettiva, DPI, procedure operative):

  _________________________________________________________________________________

D. Elenco macchinari, attrezzature e impianti principali

• Ponti sollevatori: n. __________ – portata massima __________ kg – marca/modello: ____________________
• Compressore aria: capacità __________ m3/min – pressione di esercizio __________ bar – ubicazione: __________
• Smontagomme: marca/modello __________ – equilibratrice: marca/modello __________
• Saldatrici (tipo/fasi): _______________________________________________________________
• Banchi da lavoro e attrezzature manuali/pneumatiche: elenco dettagliato: _______________________
• Sollevatori portatili / cric / utensili speciali: ___________________________________________
• Impianto di aspirazione locale / captazione fumi (per saldatura, solventi, gas di scarico): tipo __________ – portata __________ – punti di emissione in atmosfera: __________
• Impianto elettrico principale (tensioni, potenza impegnata, quadri di distribuzione): _______________
• Sistemi informatici e diagnostici (elenco software/hardware): ________________________________

E. Materie prime, materiali di consumo e quantitativi annui stimati

• Oli motore: __________ L/anno – modalità stoccaggio: contenitori chiusi in locale __________ – capacità stoccaggio: __________ L
• Oli cambio/trasmissione: __________ L/anno – stoccaggio: ___________________________________
• Liquido freni: __________ L/anno – stoccaggio: __________________________________________
• Liquido refrigerante/antigelo: __________ L/anno – stoccaggio: _____________________________
• Grassi lubrificanti: __________ kg/anno – stoccaggio: ____________________________________
• Solventi/sgrassanti/detergenti: __________ L/anno – SDS disponibili: Sì □ No □ – stoccaggio: _______
• Filtri (olio/aria/carburante): __________ pezzi/anno
• Batterie nuove: __________ pezzi/anno
• Pneumatici nuovi: __________ pezzi/anno
• Ricambi vari (elenco tipologie principali e quantitativi annui stimati): ________________________

F. Produzione di rifiuti, classificazione e gestione

Per ciascun rifiuto indicare codice CER (da compilare), tipologia, quantità annua stimata, modalità di raccolta e conferimento, luogo di stoccaggio temporaneo.

• Oli esausti
  • Codice CER: __________
  • Quantità stimata: __________ L/anno
  • Raccolta: contenitori omologati/serbatoi a tenuta con etichetta, smaltimento tramite impresa autorizzata: _______________
  • Stoccaggio temporaneo: deposito rifiuti (localizzazione): __________________
  • Registro carico/scarico: Sì □ No □ (tenuto presso: _______________)
• Filtri olio/aria esausti
  • Codice CER: __________
  • Quantità stimata: __________ pezzi/anno
  • Raccolta e conferimento: _______________________________________________________
• Batterie esauste (piombo)
  • Codice CER: __________
  • Quantità stimata: __________ pezzi/anno
  • Stoccaggio: contenitore dedicato coperto, secondo normativa RAEE/gestione rifiuti pericolosi.
• Pneumatici fuori uso (PFU)
  • Codice CER: __________
  • Quantità stimata: __________ pezzi/anno
  • Stoccaggio: area dedicata, impilamento ordinato su pallet, protezione da agenti atmosferici.
• Stracci/assorbenti contaminati da oli e solventi
  • Codice CER: __________
  • Quantità stimata: __________ kg/anno
  • Raccolta: contenitori chiusi e impermeabili, smaltimento tramite operatore autorizzato.
• Contenitori vuoti contaminati (latte, taniche)
  • Codice CER: __________
  • Quantità stimata: __________ pezzi/anno
  • Modalità: stoccaggio separato, sciacquo/condizionamento ove previsto e gestione secondo normativa.
• Rifiuti urbani indifferenziati e differenziata (carta, plastica, metalli)
  • Quantità media: __________ m3/anno
  • Modalità raccolta: cassonetti e gestione con servizio comunale/autorizzato.
• Note su registri, formulario trasporto rifiuti (FIR) e autorizzazioni
  • Registri e formulari tenuti: Registro carico/scarico: Sì □ No □ FIR per ogni trasporto: Sì □ No □
  • Ditta incaricata raccolta/trasporto rifiuti (nome e autorizzazione): ___________________________
  • Frequenza conferimento/ritiri: __________

G. Impianti tecnici e sistemi di sicurezza ambientale e antincendio

• Impianto elettrico
  • Conformità a DM 37/08: Sì □ No □
  • Dichiarazione conformità / certificato impianto allegato: Sì □ No □ (allegato n. __________)
  • Potenza impegnata: __________ kW
  • Protezioni, sezionamenti e dispositivi differenziali: descrizione ____________________________________
• Illuminazione
  • Livelli illuminotecnici previsti nelle aree di lavoro (lux): officina __________ lx, banchi __________ lx, magazzino __________ lx
• Impianto di estrazione e ventilazione
  • Tipologia: aspirazione locale fumi di saldatura: Sì □ No □; aspirazione gas di scarico: Sì □ No □
  • Descrizione punti di emissione in atmosfera (canne fumarie, camini con altezza e ubicazione): _______________
  • Eventuali autorizzazioni emissioni in atmosfera: __________________________________________________
• Reti idriche, collettamento scarichi e trattamento acque
  • Sistema raccolta acque di prima pioggia e reflui di lavorazione: _______________
  • Presenza separazione acque meteoriche / acque contaminate: Sì □ No □
  • Eventuale sistema di separazione oli/acque (skimmer, pozzetto decantazione): _______________
  • Modalità di smaltimento acque contaminate: conferimento a impianto autorizzato □, convogliamento fognatura pubblica previa autorizzazione □
• Prevenzione incendi
  • Valutazione rischio incendio presente: ____________________________________________________
  • Estintori portatili (tipo, numero e ubicazione): ___________________________________________________
  • Idranti/impianto sprinkler (se presente): Sì □ No □ (specificare): _______________________________
  • Vie di esodo e segnaletica emergenza: descritte e conformi: Sì □ No □
  • Piano di emergenza e procedure antincendio: disponibile: Sì □ No □
• Sicurezza lavoro e DPI
  • Documentazione di riferimento: Documento di Valutazione dei Rischi (DVR) redatto: Sì □ No □ (data: __________)
  • Piano Operativo Sicurezza (POS) per attività in appalto: Sì □ No □
  • DPI forniti ai lavoratori (elenco): guanti __________, occhiali protettivi __________, scarpe antinfortunistiche __________, protezioni respiratorie __________
  • Formazione e addestramento del personale (corsi effettuati, date): ___________________________________
  • Sorveglianza sanitaria attiva: Sì □ No □ (Medico competente: ______________________)
• Procedure manutentive per macchinari e impianti (frequenze e responsabili): _____________________________

H. Aspetti autorizzativi e conformità normativa

• Iscrizione SUAP / comunicazione inizio attività (DIA / SCIA) effettuata: Sì □ No □ (protocollo n. __________ – data __________)
• Autorizzazione emissioni in atmosfera (se richiesta): Sì □ No □ (provvedimento n. __________ – data __________)
• Iscrizione Albo Gestori Ambientali (per chi gestisce rifiuti): ____________________________________________________
• Adempimenti ASL / ATS in materia igienico‑sanitaria: pratiche e protocolli adottati: _______________________________
• Altre autorizzazioni / certificazioni (es. prevenzione incendi, AIA): ___________________________________________

I. Misure di prevenzione e mitigazione ambientale

• Misure adottate per ridurre consumo risorse (acqua, energia) e rifiuti: _______________________________________
• Procedure per prevenzione sversamenti accidentali e piani di contenimento: ___________________________________
• Programma di controllo ambientale (monitoraggi periodici, taratura strumenti): __________________________________

J. Documentazione allegata (elenco)

• Planimetria generale scala 1:100, firmata dal tecnico abilitato (allegato n. __________)
• Planimetria ubicazione impianti di estrazione e scarichi (allegato n. __________)
• Copia certificazione impianto elettrico (Dichiarazione conformità) (allegato n. __________)
• Schede di sicurezza (SDS) dei prodotti pericolosi presenti (elenco e allegati): ___________________________
• Registro carico/scarico rifiuti (estratti) (allegato n. __________)
• Contratti / attestazioni ditte autorizzate per smaltimento rifiuti: _________________________________
• DVR / POS / piani di emergenza e formazione del personale (allegati): _______________________________
• Eventuali autorizzazioni amministrative (SCIA/SUAP, emissioni, prevenzione incendi): _______________________

K. Dichiarazione finale

Il sottoscritto ______________________________________________________ (nome e qualifica del tecnico incaricato), dichiara che la presente relazione tecnica descrittiva corrisponde a verità e descrive lo stato attuale dell’attività ed i processi produttivi svolti presso la sede indicata; che le informazioni riportate tengono conto della normativa vigente in materia ambientale, di sicurezza sul lavoro e impiantistica; che la documentazione allegata integra la presente relazione.

Luogo: _______________________ Data: ________________

Firma del titolare / legale rappresentante
Nome e cognome: ______________________________________________________
Firma: _______________________________________________________________

Firma del tecnico abilitato redattore della relazione
Nome e cognome: ______________________________________________________
Qualifica / iscrizione albo: ______________________________________________
Indirizzo professionale: _________________________________________________
Numero iscrizione albo: __________
Firma e timbro: _______________________________________________________

Note operative (campo riservato per integrazioni tecniche specifiche da compilare dall’operatore):
_________________________________________________________________________________
_________________________________________________________________________________
_________________________________________________________________________________

Come compilare il modello relazione tecnica ciclo produttivo officina meccanica​

La compilazione della relazione tecnica richiede un approccio tecnico‑giuridico e sistematico, finalizzato a produrre un documento completo, verificabile e coerente con le prescrizioni normative applicabili. In primo luogo è necessario indicare con precisione i dati generali dell’impresa e il codice ATECO corretto, accompagnando la compilazione con copia della documentazione amministrativa (SCIA/SUAP, eventuali autorizzazioni) e con la planimetria in scala 1:100 firmata da tecnico abilitato: questi elementi consentono agli uffici di collocare formalmente l’attività e di verificare la corrispondenza fra quanto dichiarato e lo stato di fatto.

Nella descrizione dei locali e dell’organizzazione degli spazi vanno riportate superfici e altezze per ciascuna area funzionale e indicate le modalità di aerazione e ventilazione; le finiture devono essere descritte specificando la durabilità e le caratteristiche igienico‑sanitarie dei pavimenti e dei pozzetti di raccolta. Per il ciclo produttivo è indispensabile descrivere tutte le fasi operative, dalla presa in carico all’evasione della prestazione, nominando le attrezzature e gli impianti impiegati, la loro esatta ubicazione all’interno dell’unità produttiva e i quantitativi indicativi di lavoro (es. numero di veicoli gestibili contemporaneamente). Ogni fase deve inoltre riportare i rischi connessi e le relative misure di mitigazione, facendo riferimento alle procedure operative interne, ai dispositivi di protezione collettiva e ai DPI forniti, nonché alla formazione obbligatoria del personale e alla sorveglianza sanitaria.

Per la parte relativa a materie prime e consumi occorre inserire valori stimati espressi con unità di misura appropriate e coerenti (litri/anno, pezzi/anno, kg/anno), descrivendo modalità e locali di stoccaggio e l’eventuale presenza di bacini di contenimento o armadi ventilati per sostanze pericolose; le schede di sicurezza (SDS) dei prodotti devono essere elencate e allegate. La sezione sui rifiuti deve contenere per ogni tipologia il codice CER ove disponibile, la quantità annua stimata, le modalità di raccolta e stoccaggio temporaneo, la periodicità di ritiro e i riferimenti delle ditte autorizzate che effettuano il trasporto e lo smaltimento; è opportuno indicare se i registri di carico e scarico e i formulari di identificazione rifiuti (FIR) sono tenuti e dove sono conservati. Relativamente alle acque e agli scarichi bisogna specificare l’eventuale separazione tra acque meteoriche e acque contaminate, la presenza di separatori oli/acque, e la modalità di smaltimento autorizzata (conferimento a impianto autorizzato o convogliamento in fognatura previa autorizzazione comunale).

Gli impianti tecnici devono essere descritti in termini funzionali e di conformità normativa: l’impianto elettrico richiede l’indicazione della potenza impegnata, delle protezioni e della presenza della dichiarazione di conformità ai sensi del DM 37/08; gli impianti di aspirazione e ventilazione devono essere documentati con tipologia, portate e punti di emissione in atmosfera, allegando le eventuali autorizzazioni ambientali. La sezione antincendio deve riportare la valutazione del rischio, l’elenco degli estintori e loro ubicazione, la presenza di idranti o impianti fissi, la conformità delle vie di esodo e l’esistenza del piano di emergenza con date e nominativi dei responsabili. Tutte le dichiarazioni tecniche devono poter essere supportate da documentazione allegata: planimetrie, certificati, DVR, POS, registri rifiuti, contratti con ditte autorizzate e SDS.

Dal punto di vista redazionale è importante utilizzare un linguaggio preciso e non equivoco: evitare formulazioni generiche e indicare sempre dati misurabili o verificabili. Quando si riportano attrezzature o modelli, inserire marca e modello; quando si stimano consumi o quantità di rifiuto, motivare la stima con dati d’esercizio o, se non disponibili, con valori medi di settore. Il tecnico incaricato dovrà apporre una dichiarazione finale di veridicità, indicando la propria qualifica, iscrizione all’albo e recapiti, e firmare la relazione; ogni documentazione obbligatoria dovrà essere numerata ed elencata nella sezione degli allegati. Prima della presentazione agli uffici competenti è consigliabile effettuare un controllo di coerenza interna tra le varie sezioni e, se del caso, integrare il fascicolo con fotografie del layout, estratti catastali o relazioni impiantistiche dettagliate. La mancata veridicità o incompletezza delle informazioni può comportare rilievi amministrativi o la richiesta di integrazioni, quindi la cura nella compilazione e l’archiviazione degli allegati sono elementi essenziali per la regolarità procedurale.
