Aggiornato il 19 Giugno 2026 da Luca Agostini
La relazione tecnica per colonnine di ricarica è un documento tecnico‑amministrativo che descrive l’intervento di installazione dell’infrastruttura di ricarica per veicoli elettrici, attesta la conformità normativa e fornisce i riferimenti progettuali, costruttivi, elettrici e gestionali necessari per l’autorizzazione, la connessione alla rete e la successiva gestione in esercizio.

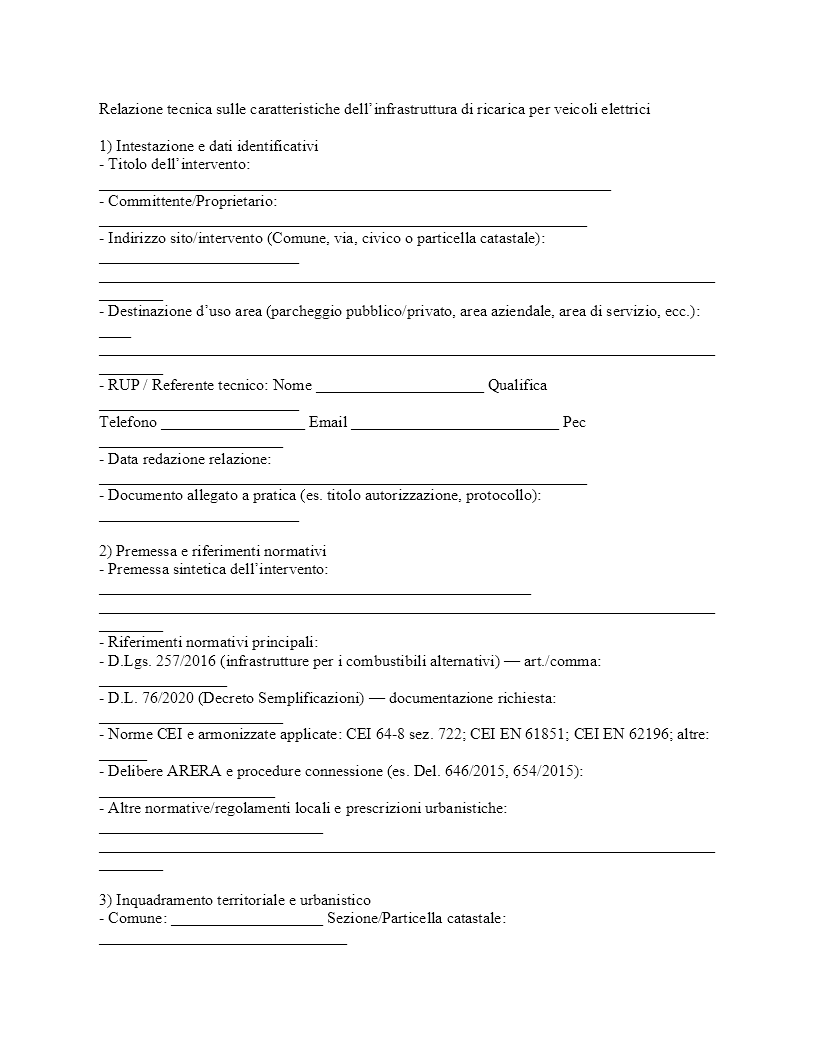

Fac simile relazione tecnica colonnine di ricarica Word
Di seguito è disponibile un fac simile in formato Word scaricabile e compilabile per redigere la relazione tecnica adattabile a contesti pubblici e privati. Compilare tutti i campi con i dati dell’intervento e allegare la documentazione tecnica richiesta.
Esempio relazione tecnica colonnine di ricarica
1) Intestazione e dati identificativi
– Titolo dell’intervento: ________________________________________________________________
– Committente/Proprietario: _____________________________________________________________
– Indirizzo sito/intervento (Comune, via, civico o particella catastale): _________________________
_____________________________________________________________________________________
– Destinazione d’uso area (parcheggio pubblico/privato, area aziendale, area di servizio, ecc.): ____
_____________________________________________________________________________________
– RUP / Referente tecnico: Nome _____________________ Qualifica _________________________
Telefono __________________ Email __________________________ Pec _______________________
– Data redazione relazione: _____________________________________________________________
– Documento allegato a pratica (es. titolo autorizzazione, protocollo): _________________________
2) Premessa e riferimenti normativi
– Premessa sintetica dell’intervento: ______________________________________________________
_____________________________________________________________________________________
– Riferimenti normativi principali:
– D.Lgs. 257/2016 (infrastrutture per i combustibili alternativi) — art./comma: ________________
– D.L. 76/2020 (Decreto Semplificazioni) — documentazione richiesta: _______________________
– Norme CEI e armonizzate applicate: CEI 64‑8 sez. 722; CEI EN 61851; CEI EN 62196; altre: ______
– Delibere ARERA e procedure connessione (es. Del. 646/2015, 654/2015): ______________________
– Altre normative/regolamenti locali e prescrizioni urbanistiche: ____________________________
_____________________________________________________________________________________
3) Inquadramento territoriale e urbanistico
– Comune: ___________________ Sezione/Particella catastale: _______________________________
– Coordinate geografiche (latitudine/longitudine): _________________________________________
– Estratto strumentazione urbanistica (PRG/PUG) e destinazione d’uso: _______________________
_____________________________________________________________________________________
– Vincoli presenti (es. vincolo storico‑paesaggistico, aree vincolate, ZTL, ecc.): _______________
_____________________________________________________________________________________
– Inquadramento viabilità e parcheggi: distanza da strada principale _______ m; numero stalli adiacenti: ____
– Motivazioni e criteri di scelta della posizione degli stalli (accessibilità, visibilità, sicurezza, rete elettrica):
_____________________________________________________________________________________
_____________________________________________________________________________________
4) Descrizione dell’intervento e opere civili
– Tipologia intervento: installazione di n. ______ punti di ricarica / n. ______ colonnine (indicare tipo)
– Descrizione sintetica dell’opera civile: plinti/basamenti in c.a., scavi, canalizzazioni, ripristini, segnaletica:
_____________________________________________________________________________________
– Elenco opere civili previste con dimensioni e materiali:
– Plinto/base colonnina: dimensioni ___________ mm; armatura __________; massetto/finizione: ______
– Canalizzazione interrata: diametro tubi ___________; profondità posa _______ m; materiale: ________
– Pavimentazione/ripristino: tipologia _______________________ superficie m2 ________
– Segnaletica orizzontale e verticale (descrizione e pittogrammi): ____________________________
– Rappresentazione grafica: planimetria generale (allegato n. ______), planimetria stalli (allegato n. ______),
sezioni esecutive (allegato n. ______), fotodocumentazione ante operam (allegato n. ______).
5) Caratteristiche tecniche delle colonnine / stazioni di ricarica
Per ogni colonnina/stazione compilare i dati seguenti:
– Identificativo colonnina: __________________
– Marca/Modello: ___________________________ Codice fornitore: ___________________________
– Numero punti di ricarica / prese per colonnina: _________________________________________
– Tipologia prese e standard: (es. Tipo 2, CCS Combo 2, CHAdeMO, presa Schuko) __________________
– Potenza nominale per presa / per punto di ricarica: ______ kW (AC) / ______ kW (DC)
– Tensione e corrente nominale: ______ V — ______ A (specificare monofase/trifase)
– Grado di protezione IP: IP_____; grado di protezione meccanica IK: IK_____
– Dimensioni esterne (HxLxP): ___________ mm; Colore/Finizione: ___________________________
– Interfaccia utente: display (tipologia) __________________, LED di stato: Sì/No, pulsanti: ________
– Modalità di autenticazione e accesso: RFID ______; App ______; Tessera ______; Key code ________
– Modalità di pagamento: POS (circuito) ______; Pay‑per‑use ______; Abbonamento ______
– Funzioni smart e telecontrollo: connettività (Ethernet/3G/4G/5G/Wi‑Fi): ______; protocolli (OCPP v____): ____
– Aggiornamento software (upgradabilità OTA): Sì/No — politica aggiornamenti: ___________________
– Sistema di gestione carichi (load balancing): Sì/No — descrizione algoritmo/limiti: _______________
– Requisiti e modalità di smaltimento RAEE: _______________________________________________
– Scheda tecnica allegata (marca/modello): Allegato n. ______
6) Schema elettrico e impianto di alimentazione
– Punto di prelievo/connessione al punto di consegna: POD/ID fornitura: ________________________
– Tipologia collegamento: nuova connessione / potenziamento / modifica esistente — richiesta di connessione allegata: Sì/No (Allegato n. ______)
– Quadro di distribuzione di riferimento: QD‑ID __________ Posizione: _______________________
– Schema unifilare (descrizione generale): linea fornitura → interruttore generale → contatore (se dedicato) → protezioni di linea → derivazione verso colonnine → protezioni singole colonnina.
Schema unifilare in allegato n. ______
– Protezioni previste:
– Interruttore generale: tipo ______; corrente nominale ______ A; curva ______
– Protezioni magnetotermiche / differenziali: n. ______; tipo differenziale: Tipo A / Tipo B / Sensibilità ______ mA
– SPD (scaricatori di sovratensione): Tipo ______; ubicazione __________
– Sistemi di sezionamento e richiudi remoto: ______
– Sezioni cavi e tipologie (dalla cabina/quadro alle colonnine): fase ______ mm2; neutro ______ mm2; protezione meccanica: ______
– Posa cavi: in cavidotto interrato / canalina a vista / interramento diretto; profondità di posa ______ m; protezione meccanica: ______
– Messa a terra: schema impianto di terra (descrizione), resistenza di terra prevista ≤ ______ Ω; dispersioni ammesse: ______
– Sistema di misura energia (se dedicato): contatore tipo ______; posizione ______; modalità contabilizzazione: ______
– Interfaccia con impianto fotovoltaico / accumulo (se presente): potenza FV installata ______ kWp; inverter ______; modalità priorità ricarica (autoproduzione prima rete): Sì/No — logica: ______
– Allegati tecnici: schema elettrico unifilare (allegato n. ______), schema di interconnessione FV/accumulo (allegato n. ______), distinte materiali (allegato n. ______).
7) Calcoli, verifiche e dimensionamento
– Potenza installata complessiva punti di ricarica: ______ kW
– Corrente massima prevista per linea: ______ A
– Verifica caduta di tensione tra punto di consegna e punto di utilizzo: ∆V% calcolata = ______ % (valore ammesso secondo CEI = ______)
– Dati di calcolo: lunghezza conduttori ______ m; sezione conduttori adottata ______ mm2; corrente calcolata ______ A
– Selezione protezioni e coordinamento: indicare metodo di coordinamento e curve scelte: _____________
– Verifica selettività e tempestività sgancio: _______________________________
– Verifica limite di potenza impegnata e comunicazione con il distributore (esito richiesta connessione): ___________________
– Eventuali fattori di contemporaneità adottati per il calcolo della potenza (descrizione e valori): _______
– Calcolo ventilazione/raffreddamento per colonnine DC fast (se presenti): potenza dissipata ______ W; tipologia sistema: ______
– Se applicabile, calcolo produzione FV attesa e copertura fabbisogni di ricarica (anname/anno, curva di carico): ______
– Documentazione di calcolo allegata (allegato n. ______)
8) Sicurezza, conformità e misure di tutela
– Norme tecniche di riferimento per sicurezza elettrica: CEI 64‑8 sez. 722, CEI EN 61851, CEI EN 62196, ecc.
– Protezioni contro contatti diretti/indiretti: tipo e localizzazione: ___________________________
– Dispositivi di protezione contro sovracorrenti e sovratensioni: elenco e specifiche: _______________
– Misure in caso di guasto (procedure di emergenza, sgancio remoto, interblocchi): ________________
– Indicazione grado di protezione IP/IK e verifiche ambientali (resistenza ad agenti atmosferici, vandalismo): ______
– Requisiti di segnaletica di sicurezza (segnaletica verticale/orizzontale, pittogrammi, vincolo stalli): ______
– Verifiche e collaudi previsti prima della messa in esercizio: prove di isolamento, verifica impianto di terra, prova funzionale colonnine, misura dispersioni – dettaglio tempistica e criteri:
_____________________________________________________________________________________
– Dichiarazione conformità alla regola dell’arte e alle norme vigenti (da compilare a fine lavori): ___________
– Prescrizioni per uso in sicurezza (istruzioni per l’utente, pannelli informativi): _________________
9) Gestione operativa, manutenzione e monitoraggio
– Tipologia esercizio: pubblico / privato / misto
– Orari di apertura e condizioni di accesso: _______________________________________________
– Responsabile esercizio e manutenzione (denominazione, contatti): ____________________________
– Piano di manutenzione preventiva e straordinaria:
– Ispezioni visive: frequenza ______ (gg/mes/anno)
– Verifiche funzionali colonnine: frequenza ______
– Verifiche impianto di terra e differenziali: frequenza ______
– Registro interventi e guasti: ubicazione digitale/cartacea: _______________________________
– Servizio assistenza e reperibilità (orari, numero di emergenza): _____________________________
– Sistema di monitoraggio e telecontrollo:
– Piattaforma di gestione: _____________________________________________________________
– Dati raccolti (energia, tempo di utilizzo, stato guasti): ___________________________________
– Backup dati e conservazione: periodo ______; modalità: ________________________________
– Politiche tariffarie (se applicabili): _____________________________________________________
– Procedure di blocco/limitazione accesso in caso di emergenze o manutenzioni: _________________
10) Aspetti ambientali e integrazione paesaggistica
– Valutazione impatto visivo e inserimento paesaggistico (descrizione e misure mitigazione): _________
– Riduzione emissioni CO2 stimata per l’utenza prevista (metodologia e risultato): _________________
– Gestione rifiuti e RAEE: modalità raccolta e conferimento apparecchiature a fine vita: _____________
– Misure per limitare impatto su verde pubblico/aree verdi: ___________________________________
– Eventuali autorizzazioni ambientali necessarie: ___________________________________________
11) Cronoprogramma dei lavori
– Fasi principali e durata prevista:
– Fase 1 — Opere civili (scavo, plinti, canalizzazioni): inizio __/__/____ — durata _____ gg
– Fase 2 — Posa cavi e opere elettriche: inizio __/__/____ — durata _____ gg
– Fase 3 — Installazione colonnine e cablaggi: inizio __/__/____ — durata _____ gg
– Fase 4 — Collaudi e messa in servizio: inizio __/__/____ — durata _____ gg
– Termine previsto entrata in esercizio: __/__/____
– Modalità di cantiere e sicurezza (segregazione area, cartellonistica, DPI): ____________________
12) Elenco allegati a corredo della relazione (barrare/indicare numero allegato)
– Planimetria generale con individuazione stalli e percorsi: Allegato n. ______
– Planimetria esecutiva e sezioni: Allegato n. ______
– Schema unifilare e schemi elettrici: Allegato n. ______
– Schede tecniche colonnine (marca/modello): Allegato n. ______
– Schede tecniche inverter / FV / accumulo (se presenti): Allegato n. ______
– Fotografie ante operam e fotoinserimenti post operam (se disponibili): Allegato n. ______
– Computo metrico estimativo e stima costi: Allegato n. ______
– Copia richiesta di connessione al Distributore (protocollo): Allegato n. ______
– Relazione di calcolo (caduta di tensione, selettività, ecc.): Allegato n. ______
– Dichiarazioni di conformità / certificazioni prodotti (CE, EMC, ecc.): Allegato n. ______
– Altro (specificare): _________________________________________________________________
13) Dichiarazione finale e firma del progettista
Il sottoscritto ____________________________________________________, nato a ______________ il __/__/____,
iscritto all’Ordine / Albo professionale di __________________________________ al n. ___________,
dichiara che la presente relazione tecnica è stata redatta conformemente alle norme vigenti e che le
soluzioni tecniche indicate sono rispondenti alla normativa richiamata e alla regola dell’arte.
Luogo _______________ Data __/__/____
Firma e timbro del progettista: ___________________________________________________________
14) Note operative per integrazioni e collaudo (spazio per richieste ente)
– Eventuali prescrizioni da parte dell’Ente autorizzante: _____________________________________
_____________________________________________________________________________________
Fine relazione tecnica — predisposta per integrazione con elaborati grafici e documentazione tecnica di progetto.
Come compilare il modello relazione tecnica colonnine di ricarica
La relazione tecnica per le colonnine di ricarica deve essere redatta con metodo tecnico‑giuridico e linguaggio chiaro, indicando fin dall’intestazione i soggetti responsabili, il luogo dell’intervento e lo scopo dell’installazione. Occorre richiamare in apertura il quadro normativo applicabile, a partire dal D.Lgs. 257/2016 e dal D.L. 76/2020, e specificare le norme CEI e le delibere ARERA pertinenti; questa premessa serve sia a dimostrare la conoscenza della normativa sia a giustificare le scelte progettuali e i criteri di sicurezza adottati.
Nella parte di inquadramento territoriale si descrive la collocazione secondo gli strumenti urbanistici vigenti, eventuali vincoli e la ragione della scelta dell’ubicazione degli stalli. È opportuno inserire riferimenti catastali e coordinate geografiche, una sintetica analisi della viabilità esistente e la documentazione fotografica ante operam. Le motivazioni devono essere fondate su parametri tecnici e di sicurezza, con richiamo esplicito alla disponibilità della rete elettrica e alla necessità di minimizzare interferenze con il traffico e il contesto paesaggistico.
La descrizione dell’intervento e delle opere civili deve riportare misure, materiali e dettagli esecutivi: dimensioni dei plinti, profondità e diametri delle canalizzazioni, modalità di ripristino delle pavimentazioni e tipo di segnaletica orizzontale e verticale. Per la sezione tecnica sulle colonnine si devono indicare marca, modello, numero di prese, standard (Tipo 2, CCS, CHAdeMO ecc.), potenze per presa in AC e DC, tensione e corrente nominale, grado di protezione IP/IK, caratteristiche dell’interfaccia utente, sistemi di autenticazione e pagamento, e funzionalità di telecontrollo e aggiornamento software. Ogni informazione di carattere tecnico deve essere supportata dalla scheda tecnica del fornitore inserita in allegato e da eventuali dichiarazioni di conformità dei prodotti alle norme armonizzate.
La parte impiantistica richiede uno schema unifilare chiaro che colleghi il punto di prelievo al quadro di distribuzione dedicato, con indicazione dei dispositivi di protezione, delle sezioni dei conduttori e della posa; si deve inoltre allegare la richiesta di connessione o il verbale di potenziamento inviato al distributore, come previsto dalle delibere ARERA. I calcoli elettrici devono essere eseguiti secondo le regole CEI: determinazione della potenza complessiva, calcolo della corrente di linea, verifica della caduta di tensione, scelta e coordinamento delle protezioni e verifica della selettività. Qualora sia prevista integrazione con impianto fotovoltaico o sistemi di accumulo, la logica di priorità di autoproduzione e le modalità di interfaccia vanno descritte con gli schemi di collegamento e le impostazioni di controllo.
Gli aspetti di sicurezza richiedono una descrizione dei dispositivi per la protezione contro contatti diretti e indiretti, l’adozione di differenziali e scaricatori di sovratensione, nonché le procedure operative in caso di guasto o emergenza, compreso il comando di sgancio remoto. Vanno riportati i criteri per le prove e i collaudi previsti prima dell’esercizio: misure di isolamento, verifica della resistenza di terra, prova funzionale delle colonnine e controllo delle comunicazioni telematiche. La relazione deve includere la dichiarazione di conformità da firmare a fine lavori, con l’indicazione dell’ordine professionale e del numero d’iscrizione del progettista o del responsabile tecnico.
Per la gestione operativa è necessario descrivere la tipologia di esercizio (pubblico, privato o misto), il soggetto responsabile della manutenzione, il piano di manutenzione preventiva e straordinaria con le frequenze previste e le modalità di registrazione degli interventi. La presenza di una piattaforma di monitoraggio e telecontrollo deve essere documentata con l’elenco dei dati raccolti, le modalità di conservazione e il periodo di retention. Infine, la relazione dovrà contenere la documentazione amministrativa e tecnica a corredo: planimetrie, sezioni esecutive, schede tecniche, computo metrico, copia della richiesta di connessione e ogni altra certificazione richiesta dalle norme vigenti, in modo da permettere alle autorità competenti e al distributore di rete una valutazione completa e verificabile del progetto.
