Fac simile relazione tecnica cappotto termico​ Word e Esempio

Aggiornato il 29 Aprile 2026 da Luca Agostini

La relazione tecnica per intervento di coibentazione a cappotto termico è un documento tecnico-normativo che descrive l’intervento ETICS, ne giustifica le scelte progettuali e ne verifica gli effetti sulle prestazioni energetiche e sul rischio igrometrico dell’involucro. Serve a dimostrare la conformità alle norme vigenti (in particolare alla Legge 10/1991 e ai requisiti del DM 26/06/2015), a supportare pratiche amministrative e richieste di detrazione fiscale e a fornire istruzioni tecniche per la corretta posa in opera e per il collaudo finale.

Fac simile relazione tecnica cappotto termico​ Word

Di seguito è disponibile il fac simile della relazione tecnica per cappotto termico, in formato Word, da scaricare e compilare con i dati del progetto e gli allegati tecnici.

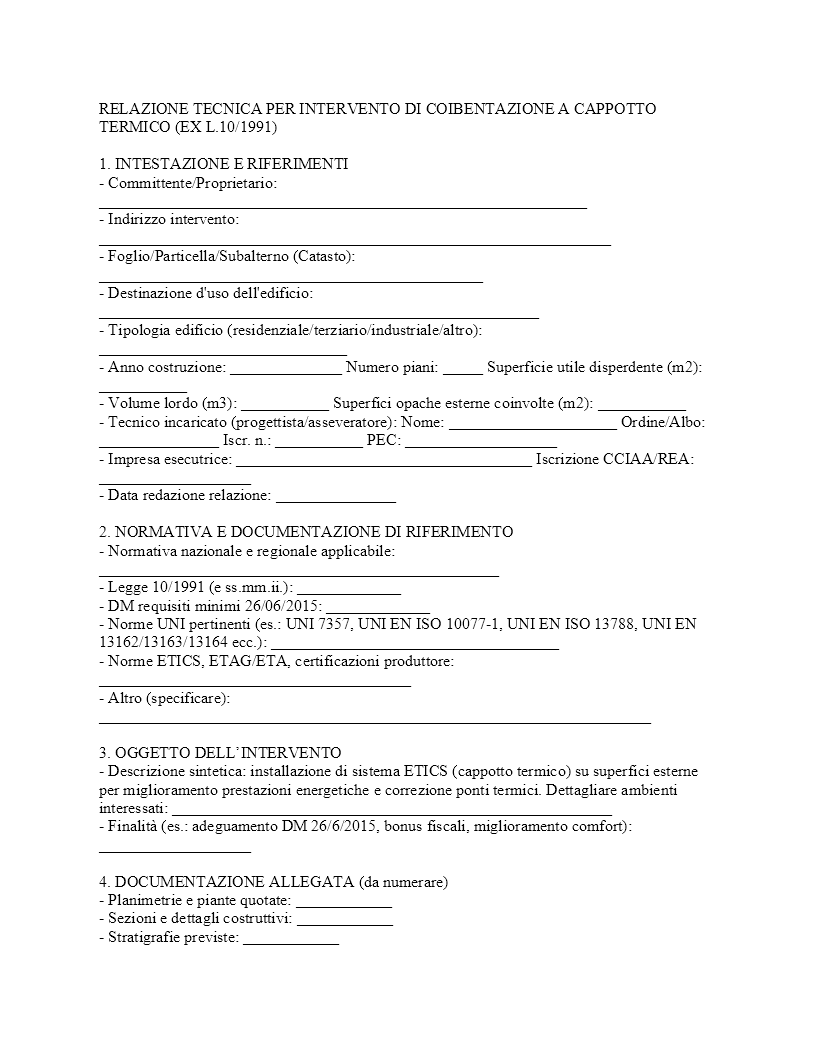

Esempio relazione tecnica cappotto termico​

RELAZIONE TECNICA PER INTERVENTO DI COIBENTAZIONE A CAPPOTTO TERMICO (EX L.10/1991)

1. INTESTAZIONE E RIFERIMENTI

• Committente/Proprietario: _____________________________________________________________
• Indirizzo intervento: ________________________________________________________________
• Foglio/Particella/Subalterno (Catasto): ________________________________________________
• Destinazione d’uso dell’edificio: _______________________________________________________
• Tipologia edificio (residenziale/terziario/industriale/altro): _______________________________
• Anno costruzione: ______________ Numero piani: _____ Superficie utile disperdente (m2): ___________
• Volume lordo (m3): ___________ Superfici opache esterne coinvolte (m2): ___________
• Tecnico incaricato (progettista/asseveratore): Nome: _____________________ Ordine/Albo: _______________ Iscr. n.: ___________ PEC: ___________________
• Impresa esecutrice: _____________________________________ Iscrizione CCIAA/REA: ___________________
• Data redazione relazione: _______________

2. NORMATIVA E DOCUMENTAZIONE DI RIFERIMENTO

• Normativa nazionale e regionale applicabile: __________________________________________________
• Legge 10/1991 (e ss.mm.ii.): _____________
• DM requisiti minimi 26/06/2015: _____________
• Norme UNI pertinenti (es.: UNI 7357, UNI EN ISO 10077-1, UNI EN ISO 13788, UNI EN 13162/13163/13164 ecc.): ____________________________________
• Norme ETICS, ETAG/ETA, certificazioni produttore: _______________________________________
• Altro (specificare): _____________________________________________________________________

3. OGGETTO DELL’INTERVENTO

• Descrizione sintetica: installazione di sistema ETICS (cappotto termico) su superfici esterne per miglioramento prestazioni energetiche e correzione ponti termici. Dettagliare ambienti interessati: _______________________________________________________
• Finalità (es.: adeguamento DM 26/6/2015, bonus fiscali, miglioramento comfort): ___________________

4. DOCUMENTAZIONE ALLEGATA (da numerare)

• Planimetrie e piante quotate: ____________
• Sezioni e dettagli costruttivi: ____________
• Stratigrafie previste: ____________
• Schede tecniche materiali (isolante, rasanti, collanti, tasselli, finiture): ____________
• Certificazioni ETA/ETAG e prove di laboratorio: ____________
• Calcoli termotecnici (foglio di calcolo, software): ____________
• Verifica condensazione (calcolo punto di rugiada): ____________
• Relazione acustica / relazione strutturale (se presenti): ____________
• Fotografici stato di fatto: ____________
• APE ante e (se disponibile) post intervento: ____________

5. STATO DI FATTO DELL’EDIFICIO

• Tipologia murature esterne (materiale, spessore): ___________________________________________
• Presenza isolamento esistente (tipo e spessore): ___________________________________________
• Tipologia e caratteristiche serramenti (telaio, vetro, Uw attuale): _____________________________
• Presenza di ponti termici evidenti (angoli, balconi, solette, cassonetti): _______________________
• Condizioni di degrado e criticità (umidità, fessurazioni, distacchi intonaco): ___________________
• Impianto termico esistente (tipologia generatore, distribuzione, regolazione): ___________________
• Ventilazione e ricambio aria (presente/assente/forzato/naturale): _____________________________

6. DESCRIZIONE DEL SISTEMA PROPOSTO (ETICS)

• Produttore sistema ETICS: _______________________________________________________________
• Denominazione commerciale sistema: _____________________________________________________
• Tipo isolante previsto (EPS / EPS grafitato / XPS / PUR / lana di roccia / lana di vetro / altro): _______________________
• Lambda dichiarato (λD) del materiale isolante (W/m·K): ______________
• Densità e caratteristiche meccaniche: ____________________________________________________
• Spessore isolante previsto (mm): ______________ Giustificazione spessore: ___________________
• Tipo di fissaggio (adesivo + tasselli / tasselli meccanici): ___________________________________
• Tipo e lunghezza tasselli: _______________________________________________________________
• Rete di rinforzo (tipo, grammatura): ______________________________________________________
• Rasante di base e finitura (tipo di intonaco, spessore, texture e colore): _______________________
• Trattamenti speciali (resistenza al fuoco, antimuffa, idrorepellente): ___________________________
• Accessori (profili, colletti per cassonetti, risvolti, rinforzi angoli, soglie): ____________________

7. STRATIGRAFIA TIPO (INDICARE PER OGNI TIPOLOGIA DI PARETE)

– Elemento A: Esterno -> Interno

• Finitura esterna (intonaco/rasante): spess. ______ mm (descrizione) _______________________
• Strato isolante: materiale ____________ spess. ______ mm λ = ______ W/mK R = ______ m2K/W
• Collante / strato adesivo: spess. ______ mm (descrizione) _______________________________
• Supporto murario (materiale, spessore): ______ mm (descrizione) ___________________________
• Intonaco interno / finitura interna: spess. ______ mm (descrizione) _______________________

– Ripetere per ogni tipologia (muratura portante, tamponamento, pilastro, dettaglio balcone, ecc.)

8. CALCOLI TERMOTECNICI

• Metodo di calcolo utilizzato (software/versione o calcolo manuale standard): ____________________
• Valori di resistenza termica superficiale adottati (Rsi/Rse): Rsi = _____ m2K/W Rse = _____ m2K/W
• Calcolo trasmittanza termica ante intervento (U_ante): U_ante = ______ W/m2K (allegare calcoli)
• Calcolo trasmittanza termica dopo intervento (U_post): U_post = ______ W/m2K (allegare calcoli)
• Requisiti minimi DM 26/06/2015 per elemento (U_limite): U_limite = ______ W/m2K
• Verifica rispetto al DM 26/06/2015: U_post ______ (<= / >) U_limite ______ --> Esito: (CONFORME / NON CONFORME)
• Riduzione trasmittanza (ΔU = U_ante – U_post): ______ W/m2K Riduzione %: ______ %
• Calcolo fabbisogno energetico (metodologia/software): consumo energia utile ante = ______ kWh/m2a dopo = ______ kWh/m2a
• Consumo energia primaria ante = ______ kWh/m2a dopo = ______ kWh/m2a Note: fattore convert. primaria = ______
• Classe energetica (APE) ante: ______ post: ______
• Risparmio energetico stimato annuo: ______ kWh/anno Riduzione %: ______ %

9. VERIFICA PONTI TERMICI E DISPERSIONI LOCALIZZATE

• Elenco ponti termici considerati (angolo, balcone, solaio a sbalzo, pluviali, cassonetti, giunti): ____________________________________________________________________________
• Metodo di calcolo (2D/3D dettagliato, software): _____________________________________________
• Valori lineici di trasmissione termica (ψ) per ciascun ponte termico:

• Ponte 1 (descrizione): ψ = ______ W/mK Lunghezza considerata = ______ m Perdita = ______ W/K
• Ponte 2 (descrizione): ψ = ______ W/mK Lunghezza = ______ m Perdita = ______ W/K
• (Ripetere secondo necessità)

• Perdita termica totale per ponti termici: ______ W/K (allegare dettagli grafici e calcoli)
• Misure correttive previste per riduzione ponti termici: _______________________________________

10. VERIFICA CONDENSAZIONE (SUPERFICIALE E INTERSTIZIALE)

• Parametri adottati: T interna di progetto = ______ °C RH interna = ______ % T esterna di progetto = ______ °C
• Metodo/Norma: UNI EN ISO 13788 (calcolo punto di rugiada) o analisi transitoria (se effettuata): ______
• Risultati:

• Verifica superficiale (murosità): punto di rugiada in faccia interna? (SÌ/NO) Temperatura superficiale minima prevista = ______ °C ΔT = ______
• Verifica interstiziale: presenza potenziale condensa interstiziale (SÌ/NO) Percentuale accumulo o massima umidità = ______

• Interventi per mitigazione rischio condensa: ___________________________________________________

11. VERIFICHE SUPPLEMENTARI

• Resistenza meccanica e controllo ancoraggi (verifica pull-out prevista): Sì/No Specifiche test: _______________
• Reazione al fuoco e classificazione Euroclass dei materiali: _________________________________
• Compatibilità igrometrica con murature esistenti: ___________________________________________
• Verifica acustica (se richiesta): Riduzione stimata Rw = ______ dB Note: _______________________

12. MODALITÀ DI POSA IN OPERA E RILIEVI ESECUTIVI

• Preparazione e pulizia supporto, rimozione parti degradate, ripristino intonaco: ____________________
• Applicazione adesivo e posa pannelli: schema di posa (stagionatura, fughe, giunti seguiti): ___________
• Tassellatura e spaziatura tasselli in funzione del carico di vento (D>): tasselli ogni ______ mm/______
• Trattamento fori/infissi/cassonetti: risvolti minimi su foro = ______ mm; dettaglio soglie = ______
• Rinforzi angoli e giunti (profilati e rete di rinforzo): _______________________________________
• Sigillature e giunti di dilatazione: posizione e specifiche: ___________________________________
• Interventi su balconi, parapetti, lastre a sbalzo: ____________________________________________
• Eventuali interventi su solai interpiano/coperture in corrispondenza di tamponamenti: _______________
• Controlli in opera: planarità, giunti, adesione, spessore, numero tasselli, pull-out test; frequenza: _______

13. COLLAUDO, CERTIFICAZIONI E DOCUMENTI DI FINE LAVORI

Documenti che l’impresa consegnerà a fine lavori:

• Schede tecniche e DOP materiali: _________________
• Certificazioni ETA/ETAG dei componenti: _________________
• Certificato esecuzione pull-out test: _________________
• Dichiarazione di conformità a progetto: _________________
• Elaborati grafici as-built: _________________
• APE post intervento (se redatto): _________________

Collaudo finale a cura di: Nome tecnico _____ Iscrizione _____ Data prevista collaudo: _______

14. MANUTENZIONE E DURATA

• Manutenzione ordinaria consigliata (pulizia, ritocco intonaco/vernice): ___________________________
• Intervallo raccomandato per manutenzione ordinaria: ogni ______ anni
• Garanzie produttore sistema ETICS: ______ anni
• Durata stimata sistema (se correttamente manutentato): ______ anni

15. VALUTAZIONI ECONOMICHE (facoltative)

• Costo stimato delle opere (materiali + manodopera): € ________
• Eventuali incentivi fiscali richiesti (Ecobonus/Bonus facciate/SUPERbonus): _______________________
• Documentazione necessaria per detrazioni (asseverazioni, giustificativi spesa): ___________________

16. CONCLUSIONI TECNICHE

• Sintesi esito verifiche: intervento proposto rende l’involucro conforme ai requisiti DM 26/06/2015: (SÌ / NO) ____
• Effetto atteso (miglioramento U, riduzione fabbisogno, comfort): _________________________________
• Criticità residue da monitorare: ___________________________________________________________

17. DICHIARAZIONE DI CONFORMITÀ E ASSEVERAZIONE

Il sottoscritto Tecnico Responsabile, iscritto all’Albo di __________________ al n. __________, in qualità di progettista/consulente/asseveratore dell’intervento, dichiara che quanto descritto nella presente relazione tecnica è redatto ai sensi della normativa vigente, e che i calcoli, le verifiche e le soluzioni progettuali riportate sono conformi alle norme e ai requisiti applicabili.
Luogo e data: _____________________
Firma e timbro del tecnico: _____________________________________________________________

18. ELENCO ALLEGATI (da dettagliare con numerazione)

1. Planimetria generale con aree interessate: ___________________________________________________
2. Elaborati grafici dettagliati (sezioni e particolari costruttivi): __________________________________
3. Schede tecniche materiali e certificazioni ETA/DOP: _________________________________________
4. Calcoli termici (foglio di calcolo e output software): _________________________________________
5. Verifica condensazione (calcoli e diagrammi): _____________________________________________
6. Relazione fotografica stato di fatto: _______________________________________________________
7. Preventivo esecutivo e computo metrico: ___________________________________________________
8. Altri allegati: __________________________________________________________________________

FIRMA DEL COMMITTENTE (presa visione): ___________________________________________________

FIRMA E TIMBRO DEL TECNICO RESPONSABILE: ___________________________________________________

Data: _______________ Luogo: __________________

Nota: compilare e integrare tutti i campi con i dati di progetto e allegare tutta la documentazione di calcolo e le schede tecniche richieste per completa validazione amministrativa e tecnica.

Come compilare il modello relazione tecnica cappotto termico​

La compilazione della relazione tecnica per un intervento di cappotto termico richiede un approccio metodico e conforme alle norme vigenti; il documento deve descrivere con chiarezza l’oggetto dell’intervento, fornire le prove tecniche e normative a supporto delle scelte progettuali e permettere la verifica indipendente delle risultanze. In apertura si devono riportare i dati identificativi del committente e dell’immobile, la qualificazione del tecnico incaricato con i riferimenti dell’albo e le generalità dell’impresa esecutrice, perché queste informazioni sono necessarie per l’asseverazione e per eventuali controlli amministrativi.

Nella sezione normativa occorre indicare le disposizioni di riferimento, con particolare attenzione alla Legge 10/1991 e al DM 26/06/2015 sui requisiti minimi, oltre alle norme UNI e alle certificazioni ETICS/ETA dei prodotti impiegati; è fondamentale citare le norme tecniche utilizzate come base per i calcoli e per le verifiche igrometriche. La descrizione dell’intervento deve contenere una sintesi dell’intervento ETICS proposto, la finalità (risparmio energetico, accesso a incentivi fiscali, miglioramento del comfort) e la lista degli ambienti interessati; vanno allegate planimetrie, sezioni e le stratigrafie previste, con indicazione puntuale degli spessori, delle proprietà termiche (λ) e delle resistenze termiche R calcolate.

I calcoli termotecnici devono essere eseguiti con metodi riconosciuti e riproducibili: specificare il software e la versione o la procedura manuale adottata, indicare i valori di resistenza superficiale Rsi/Rse impiegati, riportare i calcoli di U ante e U post per ogni elemento opaco e confrontarli con i limiti del DM 26/06/2015, documentando il risultato con tabelle e allegando gli output di calcolo. La verifica dei ponti termici richiede la modellazione 2D/3D dei dettagli critici (angoli, balconi, cassonetti, giunti) e la quantificazione delle trasmissioni lineiche ψ; i risultati devono essere sommati alle dispersioni della superficie per ottenere il bilancio energetico complessivo dell’edificio.

La valutazione del rischio di condensazione superficiale e interstiziale va effettuata secondo UNI EN ISO 13788 o con analisi transitoria quando necessario; indicare le temperature e le umidità di progetto, mostrare il calcolo del punto di rugiada e gli eventuali accumuli d’umidità, quindi descrivere le misure tecniche previste per mitigare il rischio (scelte del sistema, stratigrafie, barriere al vapore o soluzioni ventilate).

Nella descrizione del sistema ETICS riportare il produttore, la denominazione commerciale, il materiale isolante con λD e densità, il tipo di fissaggio, i tasselli previsti e gli accessori, oltre alla finitura superficiale e ad eventuali trattamenti speciali; allegare le schede tecniche, le Dichiarazioni di Prestazione (DoP) e le certificazioni ETA/ETAG dei prodotti utilizzati. La parte esecutiva deve definire le modalità di posa, la preparazione del supporto, i risvolti e i dettagli di connessione agli infissi, i criteri di tassellatura in funzione dei carichi di vento, le modalità di rinforzo di spigoli e giunti e i controlli in opera da effettuare (controllo planarità, spessore, numero tasselli, prove di pull-out).

Per gli interventi che intendono beneficiare di agevolazioni fiscali è indispensabile predisporre l’asseverazione da parte del tecnico abilitato, corredando la relazione con le fatture giustificative, le attestazioni di conformità dei materiali e l’APE ante e post intervento; la dichiarazione di conformità e l’asseverazione finale devono essere firmate dal tecnico responsabile che assume la responsabilità delle verifiche effettuate.

Al termine della relazione prevedere la documentazione di collaudo e i documenti che l’impresa consegnerà a fine lavori, tra cui certificati di collaudo dei fissaggi, schede tecniche aggiornate, grafici as-built e la dichiarazione di conformità, nonché indicare il programma di manutenzione raccomandato e le garanzie del sistema ETICS. Infine la relazione deve concludersi con una sintesi tecnica che espliciti se l’intervento rende l’involucro conforme ai requisiti di legge, illustrando in modo sintetico il beneficio atteso in termini di trasmittanza, risparmio energetico e comfort, e segnalando le eventuali criticità residue da monitorare.

Redigere il testo con linguaggio tecnico-giuridico chiaro, allegare tutti i calcoli e le schede e conservare la documentazione in forma completa per eventuali verifiche amministrative, tecniche o fiscali.
